揮發性有機化合物（VOCs）是空氣污染物特別是霧霾的主要污染源之一。世界衛生組織等機構將VOCs定義為：在標準大氣壓下，熔點低于室溫、沸點在323.15～533.15K的有機化合物總稱，如苯、甲苯、二甲苯、萘等。VOCs來源于石油化工、制藥、印刷、制鞋、汽車制造、電子制造等行業，據測算，全國揮發性有機物（VOCs）排放量高達3000多萬噸，VOCs不僅對環境造成破壞，也給人類健康帶來威脅。

世界各國都制定出了對VOCs排放量的相關法律法規，盡量減少乃至消除VOCs的排放。但是，受到生產技術水平限制，以及成本壓力，大多數控制VOCs排放的方式還只能在處理尾氣階段。目前控制VOCs排放含量的方法主要包括回收技術和銷毀技術。

在實際操作中，往往根據廢氣中VOCs的風量、濃度、種類、經濟價值等具體情況選擇其中一種或是幾種組合使用。

轉輪吸附技術，是VOCs回收技術之一。

VOCs轉輪吸附技術

VOCs轉輪吸附技術源于1950年美國人Bryant發明的轉輪除濕技術，1990年由日本公司用于VOCs凈化。該技術既可用于回收VOCs也可用于銷毀VOCs，該技術適用于低濃度VOCs廢氣，通過轉輪系統富集濃縮后可回收或銷毀。

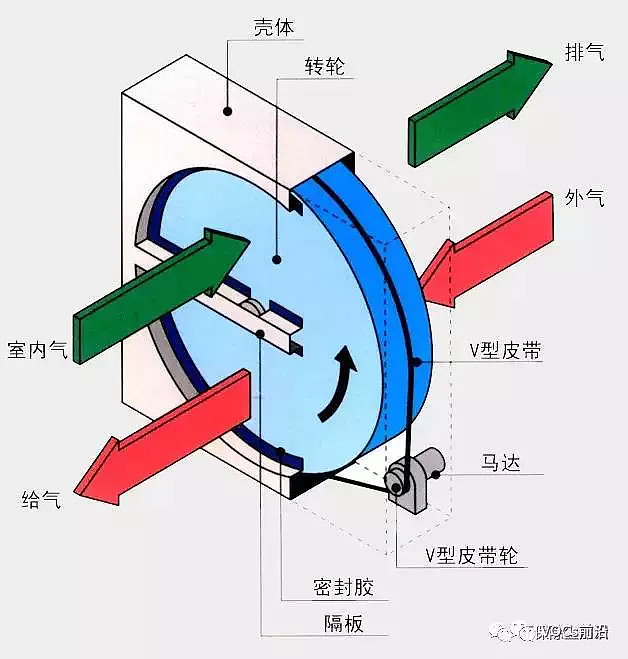

VOCs轉輪吸附系統主要包括吸附VOCs轉芯（蜂窩狀塊體，HoneycombMonolithicAdsorbent）、氣體過濾裝置、轉動裝置、風機等組成。吸附VOCs轉芯是其核心部分。轉芯可經分隔板分為三個區域：吸附區、再生區、冷卻區。為防止各區域之間串風，每個區域使用分隔板隔開，分隔板使用的是耐高溫、耐腐蝕的橡膠密封材料。轉芯在馬達的驅動下以一定的轉速運行。

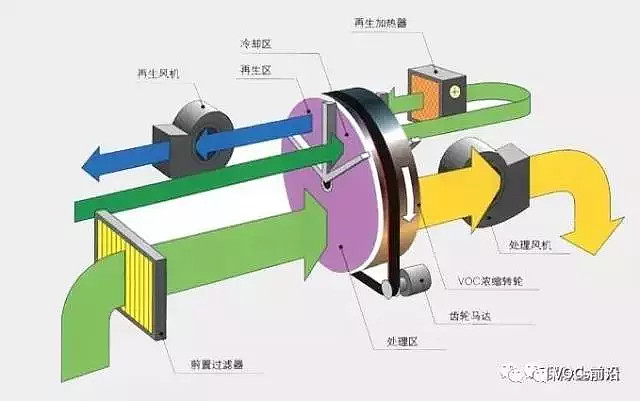

圖1VOCs濃縮凈化系統

含有VOCs污染的空氣經過濾后由風機送至吸附轉輪的吸附區，如圖1所示，吸附劑轉子由馬達經過皮帶帶動，以一定的速度緩慢轉動，低濃度的有機氣體由風機送至轉輪吸附劑，通過吸附劑的蜂窩孔得到凈化，凈化后的氣體從蜂窩孔另一端排出。隨著吸附的不斷進行，轉輪吸附劑中吸附接近飽和的部分轉入再生區，被從反方向吹掃的熱空氣脫附解吸，脫附下來的VOCs被收集起來進行集中處理，轉輪吸附劑被再生的部分進入冷卻區經過冷卻降溫后，轉入吸附區再次進行吸附操作。轉輪吸附劑經歷著吸附-脫附-冷卻的重復過程。一般再生空氣的風量小于處理風量，這樣再生出口的VOCs濃度被濃縮，因此該方法也稱為VOCs濃縮技術。

轉輪吸附具有運行穩定、結構緊湊、單位床層阻力小及占地面積小等優點，已使用在印刷、集成電路、塑料加工、噴漆生產線等會產生低濃度大風量有機廢氣的生產中。

轉輪吸附劑

吸附轉輪用到的蜂窩結構吸附劑制備方法主要有涂覆式、沉浸式和成型式3種，使用的吸附材料主要有活性炭、活性炭纖維和沸石分子篩3種。

活性炭孔穴豐富，比表面積大，具有較好的廣譜適用性，相比沸石分子篩吸附容量要大，是目前使用最廣泛的吸附劑。不過濕度對其吸附性能有較大影響，當廢氣中有大量水蒸氣時，吸附性能會大幅降低。而且由于解吸時溫度較高，存在易燃等安全性隱患。

活性炭纖維是繼活性炭后研制出新型吸附材料，其商業化生產始于上個世紀六十年代。與顆粒和粉末活性炭相比，活性炭纖維具有很高的抗拉強度和彈性，因而可以加工成為布、織物、紙、氈等多種形式?；钚蕴坷w維有直接成型為蜂窩狀，制作成吸附轉輪。不僅如此，活性炭纖維有很高的比表面積，其BET比表面積可達1000~2000m2，且孔徑分布窄、均勻，并以微孔為主，其吸附量大，吸附快，再生容易，具有優異的吸脫附性能?；钚蕴坷w維的應用領域也非常的廣泛，在水處理、空氣凈化中都有使用。

沸石分子篩阻燃性好，可耐受高溫。使用疏水性高硅分子篩，相對濕度RH>60%的廢氣工況下依然有良好的吸附性能，雖然成本比活性炭高，但是易于解吸，可循環使用更加環保。

VOCs轉輪吸附市場

被稱為史上最嚴的《大氣污染防治法》于2016年1月1日起施行，其中明確規定生產、進口、銷售和使用含揮發性有機物的原材料和產品的，其揮發性有機物含量應當符合質量標準或者要求。“十三五”規劃綱要也將VOCs納入總量控制目標。隨著排污費收費政策和補貼政策逐漸落地，VOCs治理將逐步放開。

中華環保聯合會秘書長張永紅表示，預計VOCs治理市場將迎來新一輪的爆發式增長，而“分子篩吸附濃縮轉輪”預計將有上百億的市場需求。

有權威機構估算，假設VOCs氣體密度均為0.8g/L，VOCs在工業園區的潛在治理市場空間，至少將達到400-600億元。其中，石油煉制行業所占市場空間最大，近200億元、機械設備制造和印刷市場空間也達到100億元。截至2015年，VOCs治理市場的已發生空間約為50億元，主要集中在石油化工業以及印刷行業。到2020年，剩余市場空間約為500億元，具有相當大的增長潛力。

國外技術現狀和趨勢

自上世紀60年代起，歐美等國家內已出現吸附富集-脫附濃縮-蓄熱催化氧化后處理技術的應用，德國的Dürr公司、美國Megtec、Enguil公司和加拿大Biothermica公司等，在行業中占有絕大部分市場。作為整體技術的核心材料，吸附劑品質的提升及其利用方式的改進對提升廢氣治理水平有顯著幫助。瑞典人CarlMunters創新性的提出將吸附材料做成具有蜂窩狀結構的轉輪用于分離過程的概念，并于1974年申請了專利。1986年，瑞典Munters公司率先將蜂窩狀沸石轉輪用于VOCs廢氣處理。1988年，日本株式會社西部技研公司將加工成波紋形和平板形的陶瓷纖維紙用無機黏合劑粘結在一起后卷成具有蜂窩狀結構的轉輪，然后將疏水性沸石涂覆在蜂窩狀通道的表面得到吸附轉輪，并將其成功用于VOCs凈化處理。此外，日本霓佳斯公司的相關產品也代表當前世界的先進水平。目前在日本、美、歐等國和臺灣地區，轉輪吸附濃縮技術在低濃度、大風量工業有機廢氣的治理得到了普遍應用?？傮w上來看，沸石吸附轉輪的生產技術還掌握在國外企業手中，主要有瑞典的Munters公司、瑞典DST公司、瑞典ProFlute公司、日本株式會社西部技研、日本霓佳斯（NICHIAS）公司、日本Daikin（大金）公司、美國atea-WKUSA等。

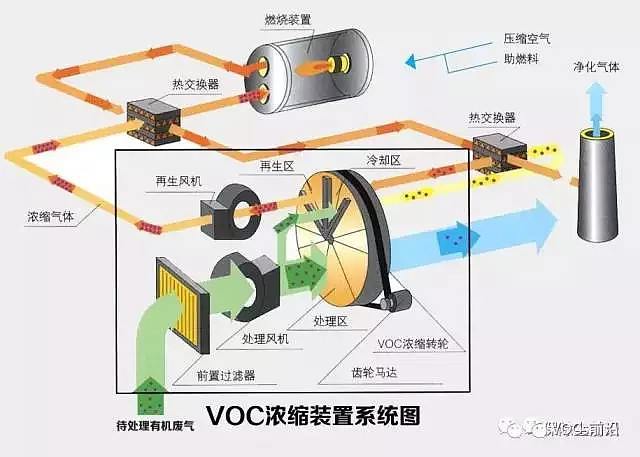

轉輪濃縮后的VOCs采用的燃燒技術中最普遍、最高效、最徹底的治理技術是氧化燃燒技術和催化燃燒技術。其中，催化燃燒技術能使VOCs在較低溫度下發生氧化反應，有效降低設備運行功率。在催化燃燒技術的基礎上增加陶瓷蓄熱體與余熱再利用系統即為蓄熱式催化燃燒技術（簡稱RCO），能夠顯著節能降耗。上世紀日本三菱公司設計利用移動閥切換的蓄熱裝置，采用了具有高蓄熱能力的陶瓷蜂窩體，并進行了實際應用。除了對設備工藝的持續改進，催化劑的研發也是影響廢氣處理的關鍵內容。國外研究者已報道了一系列Pd、Au、Ce、Al2O3負載的Pt等不同金屬催化劑用于VOCs催化燃燒降解的實驗結果。德國的SüD-Chemie公司是目前開發VOCs氧化降解催化劑較為成功的企業之一。

雖然少數國外公司掌握了沸石濃縮轉輪的關鍵技術，但濃縮系統與氧化系統優化匹配方案仍然有待完善，并且國外相關產品價格昂貴，限制了此技術在國內涂裝、汽車噴涂等行業的大規模推廣應用。

國內技術現狀和趨勢

國內的沸石吸附濃縮設備起步較晚，生產企業多以組裝、代理為主要經營模式，作為設備核心的沸石吸附單元基本依賴進口，國外具有生產技術的企業也在國內相繼設立設備組裝廠。不過，國內現有的沸石轉輪成型及制備技術水平與國外的差距正在逐步縮小。截止目前，國內已有多家高校及科研院所的研發團隊對沸石轉輪進行了相關研究，包括華南理工大學、浙江大學等。但是，想要達到并超越國外同類產品，就需要創新性研發轉輪制備工藝，形成具有自主知識產權的轉輪制備技術。

近年來，我國在催化燃燒技術發展方面已經趨于成熟，國內已有工業應用及推廣的實例。對催化燃燒技術而言，采用蜂窩狀全效換熱器回收低品位熱源、進一步優化系統的結構設計及實現標準化、模塊化設計是未來的發展趨勢，代表性企業包括青島華世潔環?？萍加邢薰尽⒈本﹦?chuàng)導奧福精細陶瓷有限公司、福州嘉園環保股份有限公司等。

目前國內有關工業有機廢氣的相關的技術規范有：《揮發性有機物（VOCs）污染防治技術政策》、《吸附法工業有機廢氣治理工程技術規范》、《催化燃燒法工業有機廢氣治理工程技術規范》，系列標準有：《HJ/T4389-2007工業廢氣催化凈化裝置》、《HJ/T386-2007工業廢氣吸附凈化裝置》、《HJ/T387-2007工業廢氣吸收凈化裝置》、《GB20101-2006涂裝作業安全規程有機廢氣凈化裝置安全技術規定》等。但截至目前，仍然沒有沸石吸附轉輪裝置及沸石吸附蓄熱催化氧化耦合裝置等相關技術規范、制造標準和產品技術要求發布。隨著技術的不斷完善及涂裝行業VOCs治理市場的日益擴大，亟需制定相應的標準、規范。

總而言之，國內已經開展了相關的技術研究，具有較好的研究基礎，但是在核心材料研發、系統化集成、示范工程應用等方面有待突破。綜合水平的提高乃至超過國際領先水平，對提升國內涂裝等行業大風量、中低濃度VOCs治理水平及裝備水平有顯著幫助，促進國內工業有機廢氣治理行業的發展
